Drahtloses BYOD mit dem Trendnet 4K Wireless HDMI Extender
von Dominik Roenneke, Artikel aus dem Archiv vom
Trendnet bietet mit seinem „4K Wireless Presenter Kit mit Audio Support“ ein drahtloses Präsentationssystem für Konferenzräume, Bildungsstätten, Heimkino und Gamer mit einfacher Plug-and-Play-Einrichtung, um Präsentationen „mit nur einem Klick“ möglich zu machen: in drei Schritten zum BYOD-Erfolg.
Trendnet ist ein US-amerikanischer Hersteller für umfangreiche Netzwerk- und Überwachungslösungen. Entsprechend ist der Wireless HDMI Extender nicht auf einen Transmitter und einen Receiver begrenzt. Die kabellose Screen-Sharing-Lösung kann mittels weiterer Geräte auf bis zu 32 Transmitter mit bis zu vier gleichzeitig angezeigten Bildschirmen erweitert werden. Damit ist die Technik von Huddle Spaces bis zu größeren Besprechungsräumen oder Unterrichtsräumen in Klassenstärke skalierbar.

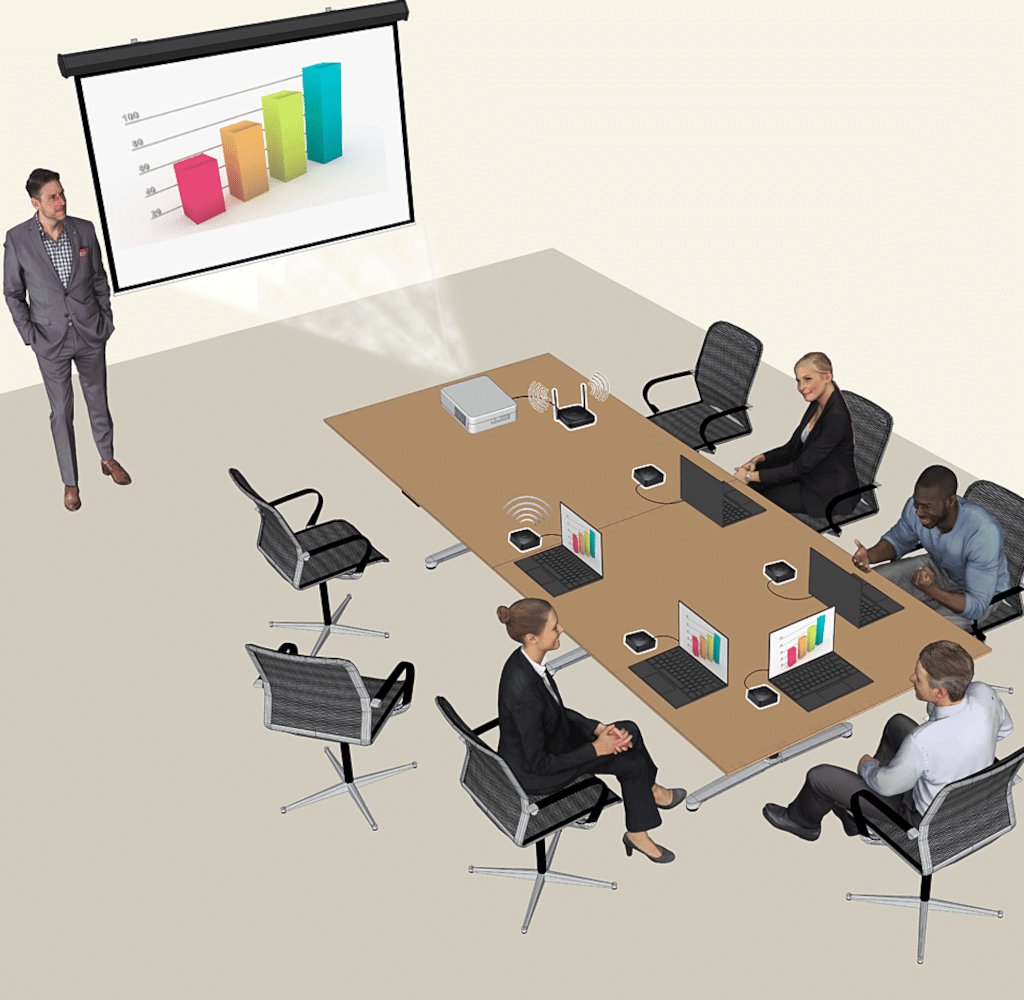

Wireless: Die Teilnehmenden verbinden sich mit dem Display über Drahtlos-Transmitter und einen Drahtlos-Receiver. (Bild: Trendnet)
Schritt 1: Receiver Unit (Trendnet TWP-100RIK) am gewünschten Bildausgabe-Display platzieren und via mitgeliefertem USB-Netzteil mit Strom versorgen. Mit der Power-Taste an der Vorderseite des Gerätes einschalten.
Schritt 2: Die Unit mit dem HDMI-Kabel des Displays verbinden. Im Lieferumfang des Trendnet-Produktes befinden sich zwei kurze HDMI-Kabel. Nach dem Verbinden und dem Startvorgang des HDMI-Receivers zeigt das Display einen Screen im Trendnet-Blau mit verschiedenen Statusinformationen: Airplay, RX Pairing inkl. Anzahl der aktiven Verbindungen, Status WLAN/LAN sowie die Anmeldedaten mit Zugangs-Code.
Schritt 3: Transmitter Unit (Trendnet TWP-101T) via HDMI-Kabel an das gewünschte Endgerät, z. B. ein Notebook anschließen. Nun noch das USB-Kabel aus dem Boden der Unit abwickeln und ebenfalls am Notebook anschließen. Nach wenigen Sekunden blinkt die LED des „Main Buttons“ rot. Wenn sie einige Sekunden später rot leuchtet, sind die Geräte verbunden. Mit einem Tastendruck auf den „Main Button“ wird das Bild auf das Display übertragen, und die LED wechselt auf weiß.

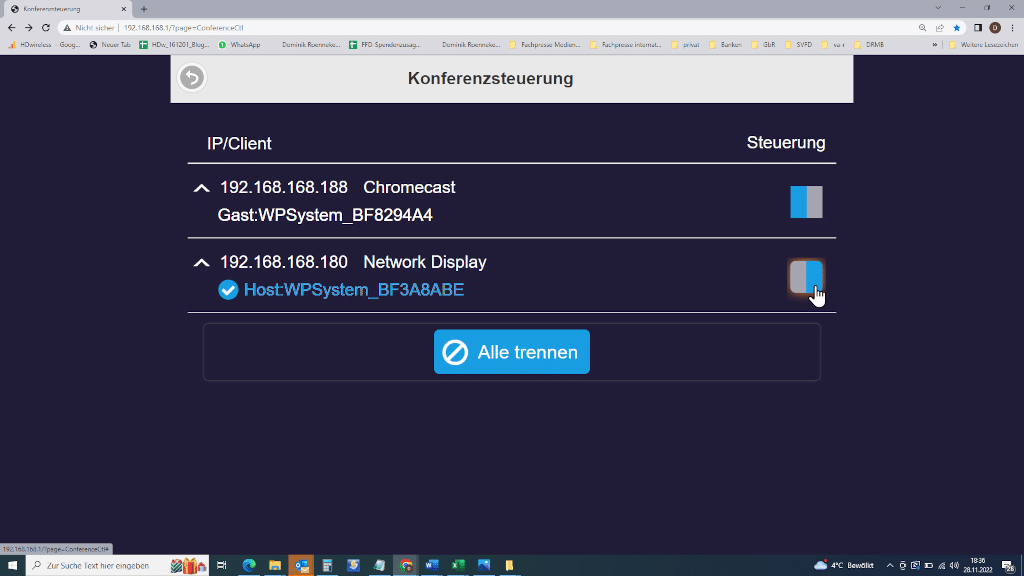

Drahtlose Steuerung: In der Konferenzsteuerung wird über Webbrowser die Zuordnung der Videoquellen auf dem Konferenzraum-Display gesteuert. (Bild: Dominik Roenneke)
Die aufgeführten Schritte reichen für eine zuverlässig funktionierende BYOD-Anbindung aus und sind von Anwendern sicherlich sehr einfach zu handhaben.
Bei der Anbindung von Android- oder iOS-Devices verbinden sich die Nutzer via WLAN, das der Receiver anbietet. Hierzu muss allerdings zuvor einmalig eine Verbindung der Receiver Unit mit dem Internet hergestellt werden, entweder über WLAN- oder LAN-Anbindung. Die Nutzer müssen für ihre eigene Verbindung lediglich SSID und Password ablesen und in ihrem digitalen Endgerät eingeben. Android-Nutzer können das WLAN auch durch Scannen des QR-Codes auf dem Display verbinden. Bei Android-Geräten ist weiterhin die vorinstallierte „Google Home App“ Voraussetzung für die Unterstützung der Übertragung per WLAN. In der App muss die Trendnet HDMI-WLAN-Verbindung geschaffen und „Bildschirm streamen“ angewählt werden.
Bei iOS-Devices erfolgt die Anbindung noch einfacher, da keine App installiert sein muss. Die Übertragung wird ebenfalls über das Trendnet-WLAN aufgebaut und anschließend mit „Bildschirmsynchronisierung“ gestartet.
Das „4K Wireless Presenter Kit mit Audio-Unterstützung“ unterstützt den HDMI-Standard 1.4. Damit können Auflösungen von 1.920 × 1.080 @ 60 Hz, 3.840 × 2.160 @ 30 Hz und 4.096 x 2.160 @ 24 Hz (HDMI 1.4b) übertragen werden. Das Audiosignal wird ebenfalls über HDMI übertragen mit 5.1 Audio-Unterstützung. Die Technik ist spezifiziert für den HDCP-1.4-Standard (High-bandwidth Digital Content Protection).

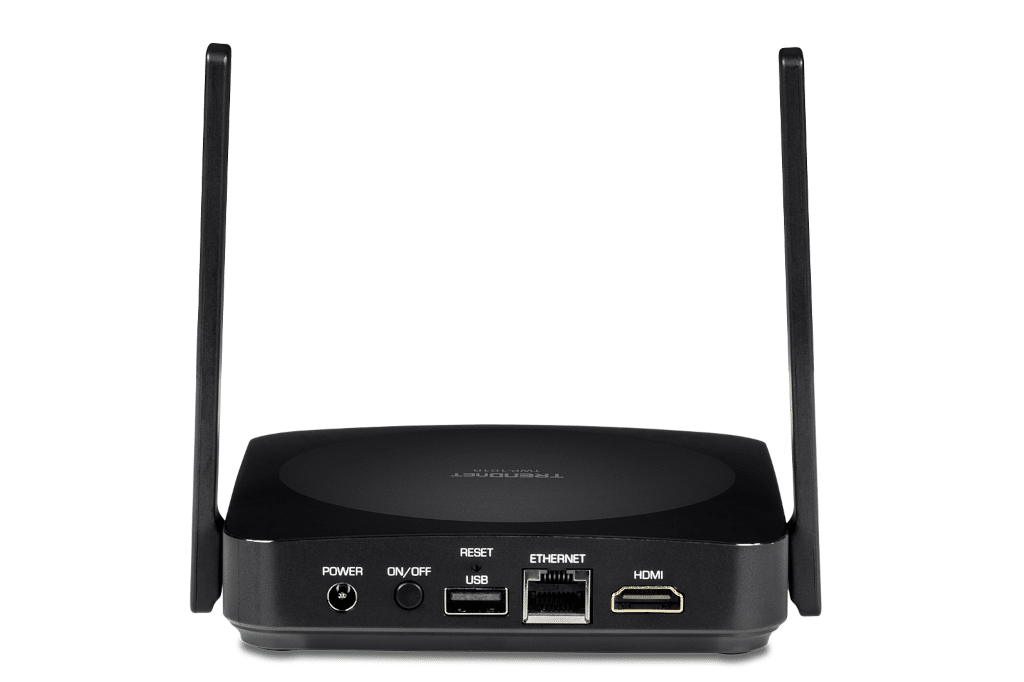

Die Funkverbindung arbeitet mit 60 GHz über maximal 30 m. Die Hardware ist CE- und FCC-zertifiziert (Federal Communications Commission, US-Zulassung von Geräten mit Funktechnologien). Der Receiver TWP-101R verfügt neben dem HDMI-Eingang über einen USB-2.0- und einen Ethernet-Anschluss. Das Gerät wird via Druckschalter eingeschaltet und verfügt über wählbare Bildschirmschoner-, Standby- und Reboot-Funktionen, die über den Web- Browser ausgewählt werden.

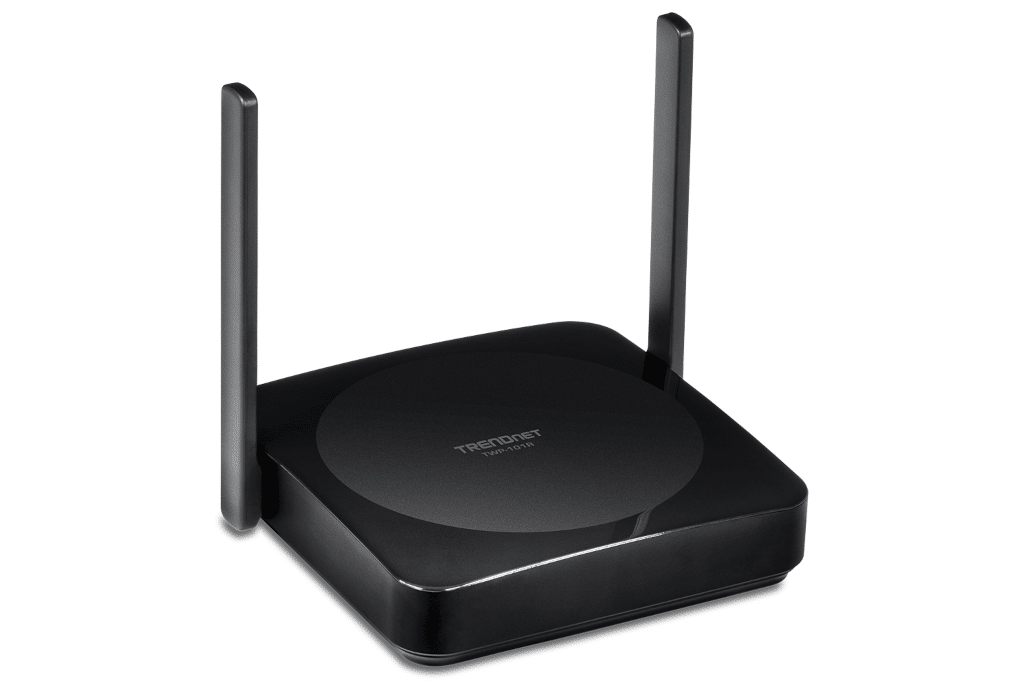

Trendnet TWP-100RIK: Die Receiver Unit empfängt die Videodaten der Transmitter bis zu einer Distanz von 30 m. (Bild: Trendnet)
Mittels Web-Browser erfolgt die Konfiguration des „Wireless Presenter Kit“ in zwei unterschiedlichen Ebenen: Basis und Administration. Einstellungen, die über die Grundfunktionen des Network- und Device-Managements hinausgehen, sind zugangsgeschützt und dem Administrator vorbehalten: z. B. Netzwerk- und Wi-Fi-Einstellungen sowie die Chromecast-/Airplay-Freigabe unabhängig vom TWP-101T-Transmitter. Auch der Menüpunkt „Konferenzsteuerung“ ist der Administration vorbehalten. Hierin wird die Zuordnung der verschiedenen Eingangssignale vorgenommen. So können Bildsignale als Vollformat oder als Splitscreen aus zwei bis vier Quellen auf dem Display dargestellt werden. Die Anordnung kann dabei jederzeit geändert oder einzelne Quellen deaktiviert werden. Auf seiner Homepage hält Trendnet einen Emulator bereit, mit dem Interessenten die verschiedenen Funktionen der Konfiguration kennenlernen können (vgl. hier im Artikel Weblinks: „Emulator für Webbrowser-Konfigurator“).

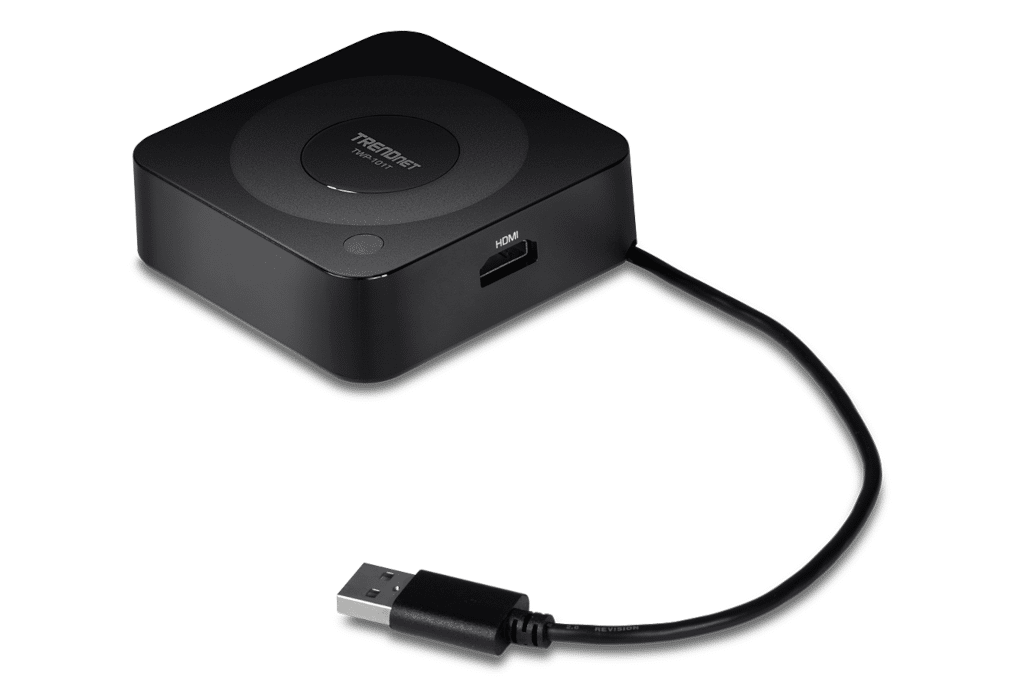

Trendnet TWP-101T: Jeder Teilnehmende verbindet sich via HDMI- und USB-Kabel mit einem Transmitter. (Bild: Trendnet)
Mehrere Anwender im Besprechungsraum können sich kollaborativ mit einem Tastendruck auf den „Main Button“ des Transmitters drahtlos auf dem Display zuschalten, „abwechseln“ oder via Splitscreen darstellen lassen. Dabei sind sie ausschließlich via HDMI-Videosignal oder über das Trendnet- WLAN (Android/iOS) angebunden. Niemand muss Signal- oder Datenkabel im Raum mit dem Display oder dem Netzwerk vor Ort verbinden. Diese Form des BYOD im Huddle Room oder auch im größeren Besprechungsraum ist für IT-Umgebungen interessant, in denen keinerlei Datenaustausch mit externen mobilen Endgeräten gewünscht ist, sehr geeignet, zumal die Nutzung einfach und intuitiv ist.
