Licht von der Rolle – hybride OLED ermöglicht innovative funktionale Lichtoberflächen
von Redaktion,
Bislang wurden OLEDs ausschließlich als neue Beleuchtungstechnologie für den Einsatz in Leuchten und Lampen verwendet. Dabei bietet die organische Technologie viel mehr: Als Lichtoberfläche, die sich mit den unterschiedlichsten Materialien kombinieren lässt, kann sie Funktionalität und Design unzähliger Produkte verändern und revolutionieren. Beispielhaft für die vielen Anwendungsmöglichkeiten präsentiert das Fraunhofer-Institut für Organische Elektronik, Elektronenstrahl- und Plasmatechnik FEP gemeinsam mit der EMDE development of light GmbH im Rahmen des EU-Projektes PI-SCALE auf der Münchner LOPEC (19. bis 21. März 2019), erstmals in Textildesign integrierte hybride OLEDs.
(Bild: EMDE development of light GmbH)
Anzeige
Als Anbieter von Forschungs- und Entwicklungsdienstleistungen auf dem Gebiet der organischen Elektronik setzt sich das Fraunhofer FEP schon lange mit der Entwicklung von Technologien und Verfahren für organische Elektronik und der Bauteilintegration auseinander. Auch das Team der EMDE development of light GmbH verfügt über langjährige Erfahrung mit dem neuen Licht der OLED und entwickelte u.a. die weltweit erste OLED-Leuchtenserie. Organische Leuchtdioden, OLEDs, können nicht nur farbig und flächig leuchten, sondern sind zudem extrem flach und flexibel und somit in viele Oberflächen integrierbar. Sie können in beliebigen Formen, sogar transparent und dimmbar gestaltet werden. Um das schier unendliche Einsatzpotential der OLED zu demonstrieren, integrieren die Designer von EMDE nun erstmals die flexiblen OLEDs in eine Motorradjacke. Als Material für Kleidung eingesetzt, können OLEDs nicht nur ästhetisch völlig neue Impulse setzen, sondern auch Funktionen übernehmen: So erhöhen Lichtelemente in Motorradkleidung die Sichtbarkeit ihrer Träger und tragen damit zur Sicherheit im Straßenverkehr bei.
Möglich wird dies durch die Herstellung der OLEDs auf flexiblen Substraten wie z.B. Kunststofffolien und die Verbindung mit leitfähigen Garnen zur Stromversorgung. Das Fraunhofer FEP in Dresden hat nun erstmals gemeinsam mit dem HOLST Centre in Eindhoven einen erweiterten Ansatz der Technologie für die OLED im EU-geförderten Projekt PI-SCALE umgesetzt – eine hybride OLED.
Die neuen flexiblen Lichtoberflächen vereinen die Vorteile von gedruckten und verdampften Schichten in einem Bauelement. Konkret wurden die Passivierungsschichten, die Metallverstärkung und eine Organikschicht in der hybriden OLED im Rolle-zu-Rolle Verfahren auf Barrierefolien des HOLST Centres (Niederlande) gedruckt. Alle weiteren benötigten Schichten der OLED wurden am Fraunhofer FEP mithilfe dessen weltweit einmaligen R2R-Verdampfungstool verdampft. Aufgrund der gedruckten Metallisierung über die gesamte Fläche des Bauelementes ist eine sehr homogene Lichtauskopplung möglich.

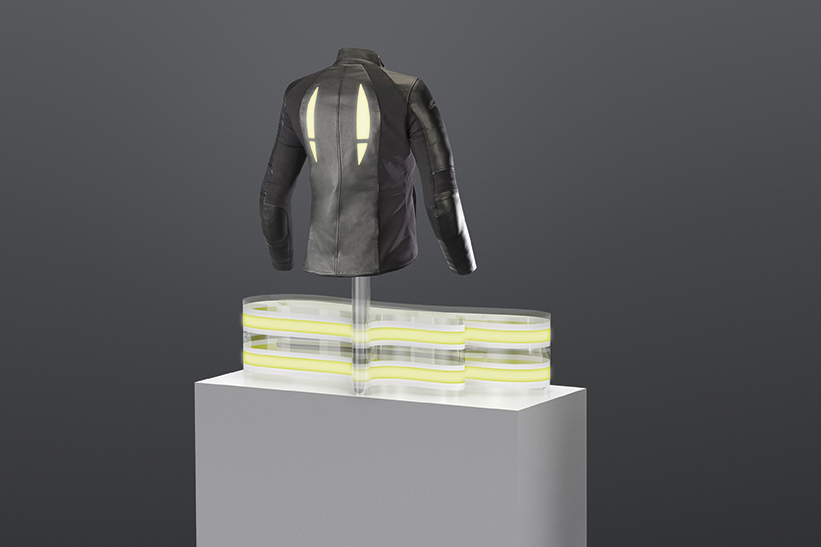

Einzige Beschränkung ist die 30 cm Rollenbreite des Substrates. Thomas Emde von EMDE development of light schaut voraus: „Wir freuen uns sehr, einen ersten Designdemonstrator mit den hybriden OLED auf der LOPEC 2019 präsentieren zu dürfen. Nach Prüfung der ersten Muster haben wir uns für eine Mischung aus Vision und Anwendungsbeispiel entschieden. Wir zeigen ca. 3-5 Meter der hybriden OLED roh und in ihrer ungestalteten Form, um sie als „reine“ Materialkomponente darzustellen. Die Transformation in ein künftiges Produkt wird durch unseren Eyecatcher – eine Motorradjacke mit integrierten flexiblen OLEDs – exemplarisch präsentiert. Das mag andeuten, welches Potenzial die OLED als innovatives Oberflächenmaterial im Interior-, Produkt-, Mode- und Textildesign, aber auch in Architektur und Signage besitzt.“
Herausforderungen bei der Produktion und Integration der OLED in verschiedenen Oberflächen wollen die Teams des Fraunhofer FEP und EMDE künftig zusammen angehen und sind offen für die Weiterentwicklung mit Partnern aus der Industrie.
Die Exponate sind während der LOPEC 2019, vom 19. bis 21. März 2019 in München, in Halle B0 am Stand Nr. 407 des Fraunhofer FEP und der OE-A competition area zu sehen. Darüber hinaus wurde der genannte Design-Demonstrator von EMDE sowie weitere Design-Kits des Fraunhofer FEP bei der diesjährigen OE-A Competition 2019 eingereicht.
