Vernetzte Beschallung und Notfallalarmierung im Stadion in Dortmund
von Christiane Bangert,
Dabei ist IDA8 nicht nur für die Übertragung der sicherheitsrelevanten Signale zuständig. Es leitet auch die Programmsignale von zwei redundanten Yamaha 01v96-Konsolen, die für die Mischung der unterschiedlichen Funkmikrofone, Zuspieler, Sprecher etc. zuständig sind, zu den Tribünen-Lautsprechern weiter. Außerdem verwaltet IDA8 alle Signale für die Innenbereiche, Vorplätze, Umgänge und Gastronomiebereiche, die zum Teil ein lokales Programm erhalten.
Die Installation
Anzeige
„Das zum Spielfeld hin geneigte Dach und die hohen Tribünen machten es nicht ganz einfach, die richtige Position und Winkelung der Module zu finden“, berichtete Georg Hofmann. „Der beste Kompromiss war ein Array mitten über den Tribünen, auch wenn dadurch die Zuschauer auf den unteren Plätzen das Signal von oben und hinten wahrnehmen.

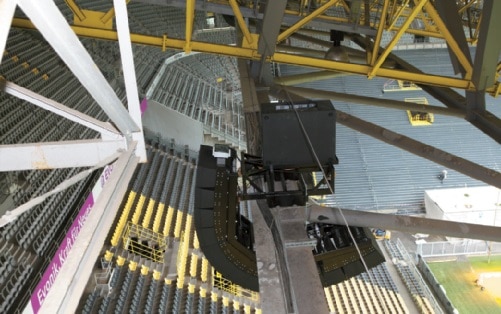

Für die 14 TTL33-A und den einen TTS26-A Subwoofer pro Array wurden spezielle Halterungen entwíckelt (Bild: Christiane Bangert)
Die Anbringung der Module ist speziell, um die richtige Krümmung der Linie mit dem Ziel einer gleichmäßigen Beschallung der Tribünen zu realisieren.“ Um die Krümmung und die Anzahl der Arrays zu ermitteln, wurden Simulationen mit EASE durchgeführt. Installiert sind jetzt 14 Arrays mit jeweils 14 TTL33-A Modulen. Für die längere West- und Osttribüne kommen jeweils vier Arrays zum Einsatz, die Nord- und Südtribüne werden von jeweils drei Arrays versorgt.

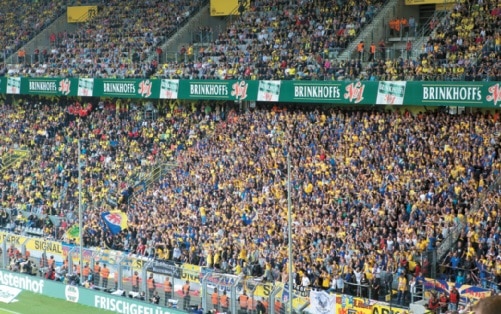

Herausforderung für die Beschallungs – technik: die Geräuschkulisse aus einem Fanblock während des Spiels (Bild: Christiane Bangert)
Über den Arrays ist jeweils ein Subbass TTS26-A platziert. „Vor der Installation gab es einige Treffen in Dortmund, um die Positionen und die Konstruktion der Halterungen zu klären“, sagte Georg Hofmann. „Bei der Konstruktion waren auch Möglichkeiten vorzusehen, das ganze Array in der Halterung für Wartungs- und Reparaturarbeiten abzulassen, denn die Lautsprecher sind nicht im Dach zu erreichen. Das gesamte Array kann jetzt an zwei Stahlseilen abgelassen und auf einem Podest gewartet werden, das über die Treppen gebaut wird. Da die Krümmung der Linie nicht den gängigen Anwendungen entspricht, wurde für diesen Einsatz extra ein Setup entwickelt, der die Anpassung der einzelnen Module optimiert.“
Fazit
Im größten Bundesliga-Stadion in Deutschland zeigen196 RCF TTL33-A-Module, dass auch aktive Lautsprechersysteme mit integrierten Verstärkern die Wiedergabe von Durchsagen, Interviews, Werbe-Trailern und Musikeinspielungen im Stadion übernehmen können.

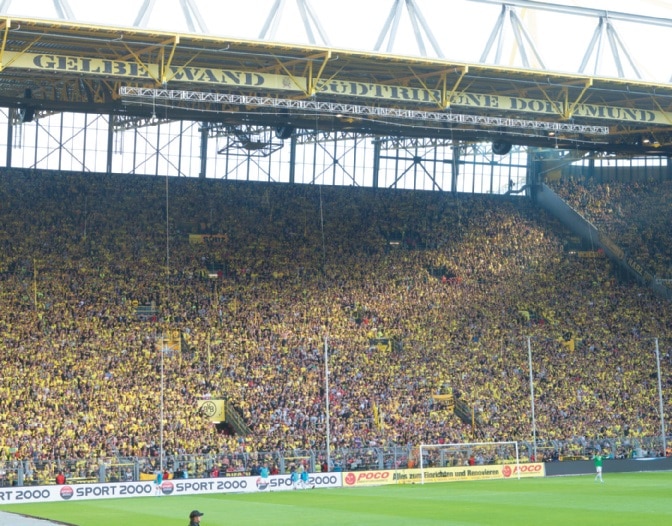

Voll besetzte „Gelbe Wand“ – die Süd – tribühne des Stadions – mit den Line-Arrays (Bild: Christiane Bangert)
Damit die Durchsagen auch entsprechend der Sicherheitsvorschriften zu den Lautsprechern weitergeleitet werden, dafür ist das IDA8-System von ATEÏS zuständig. Die Bundesliga-Spiele des BVB der letzten Saisons im heimischen Stadion zeigten, dass Durchsagen auch beim Zuschauer ankommen.
